恒溫恒濕實驗室工程

（一）、恒溫恒濕實驗室定義

恒溫恒濕實驗室用于產品開發、研究、試驗（實驗）、測試的重要場所。原理是：利用恒溫恒濕空調技術對實驗室升溫、降溫、加濕、除濕，進而精密控制實驗室的溫濕度穩定在某一個控制范圍內，南京恒標公司設計、承建的恒溫恒濕實驗室最高精度已經達到：恒溫±0.1℃，恒濕±1%RH，目前已處于行業領先地位！



（二）、恒溫恒濕實驗室的應用范圍
       恒溫恒濕實驗室是生產企業的產品質量檢驗與控制和流通領域里的商品質量檢驗把關的基礎設施。恒溫恒濕實驗室廣泛應用于——棉紡、毛紡、針織、面料、化纖、紙張、包裝、皮革、復合材料、涂料、煙草生產企業以及質檢、纖檢等部門，按照ISO和GB有關標準規定，紡織品、紡織原料、紙張、紙品和紙箱等商品的質物理項目的檢驗必需在標準大氣條件下進行。紡織品和紡織原料檢驗的標準大氣按ISO139和GB6529標準規定，溫度20±1℃，相對濕度65%±2%;紙張、紙品和紙箱類商品檢驗的標準大氣按照ISO187和GB10739標準規定，溫度23±1℃，相對濕度50%±2%。除了常規溫濕度的恒溫恒濕實驗室，還有其它特殊的5-18℃低溫、30-80℃高溫、相對濕度要求小于40%RH低濕、相對濕度高于80%RH的高濕等特殊要求的恒溫恒濕實驗室。隨著恒溫恒濕實驗室的應用越來越廣泛，目前在應用于各類生產企業質量檢測、生物培育、食用菌培育、檢測計量機構、三坐標測量、生化實驗等領域。

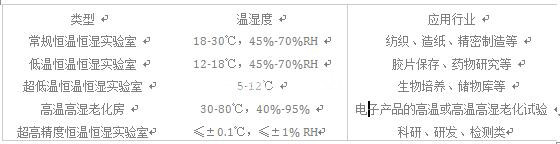

（三）、恒標可提供的恒溫恒濕實驗室

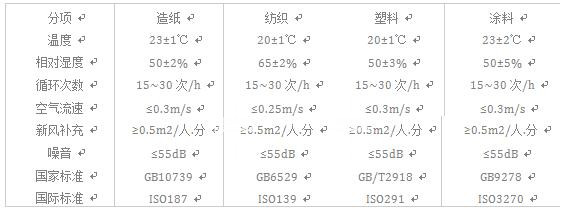

（四）、部分行業檢測溫濕度標準

（五）、恒標設計的高精度恒溫恒濕實驗室具有以下特點
         1、高精度：實驗室環境的精準性是影響檢測結果最大因素，因此對設備的精確控制是我們設計恒溫恒濕實驗室的首要考慮因素。
恒標對常規恒溫恒濕實驗室采用變頻一體機控制，采用直流變頻壓縮機：動態制冷，可變?nèi)萘枯敵隼淞?，比交流變頻節能20%；比定頻機組節能50%；直流變頻壓縮機能效比高達4.8；電子膨脹閥：精確調節制冷系統過熱度；EC風機：風量可連續調節，比交流風機節能30%。
恒標對超高精度、非標恒溫恒濕實驗室采用DDC或PLC智能化控制，控制器一般采用西門子或三菱等品牌，根據室內傳感器反饋的信號做出相應的動作，智能化高，操作方便，反應迅速和準確超高精密恒溫恒濕空調技術，可精確的控制好濕度，同時平衡好溫度。
　　2、穩定性：恒溫恒濕機組的穩定性是影響恒溫恒濕實驗室運行的重要因素，實驗室空調需要長時間不間斷運行，這對精密空調各個部位要求都比較嚴格，恒標設計匹配的恒溫恒濕實驗室專用空調可全年24小時不間斷運行，成熟穩定的恒溫恒濕產品核心控制技術研發，并對每個部件都進行了優化，精工細琢，為生產企業產品檢測與商品質量把關提供穩定的恒溫恒濕實驗室。　　3、環保節能：實驗室節能是目前發展的重中之重，是實驗室長期運行的有利保證。恒標采用最新溫濕度補償系統技術，使恒溫恒濕精密空調不僅在溫濕度控制精度和穩定性有保證，同時可降低65%以上的能耗，與傳統恒溫制冷除濕的大功率設備相具有明顯優勢，大大降低的整個系統的運行成本。

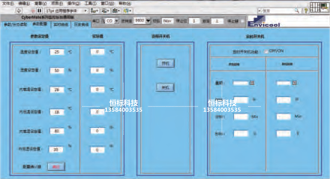

　　4、傻瓜式操作：越智能的系統，操作應該越簡單，實驗室工作人員并非暖通專業技術人員，因此恒標設計匹配的恒溫恒濕機組操作界面簡單人性化，操作傻瓜式，設置好溫濕度范圍即可自動運行，有異常情況才會發短信提醒，無須專人維護。
恒標設計完整的恒溫恒濕實驗室包括規劃布局和裝修系統，空調系統，通風系統，給排水系統，控制系統，室內照明插座配電系統，實驗室家具與配套用戶培訓、維護等一體化組成。
（六）、完整的實驗室應該包括建筑布局和裝修系統，空調系統，通風系統，給排水系統，控制系統，室內照明配電系統，實驗室家具與配套用戶培訓，維護等一體化組成。

---

1.恒溫恒濕實驗室整體系統組成
　　1.1.應用保溫保濕效果良好的建設材料，構建成一個有利于恒溫恒濕系統穩定的空間（庫體）

　　1.2.應用溫濕度焓差關系及溫濕度補償方法將室內溫度、濕度除減量及補償關系進行溫度、濕度配比計算。
　　1.3.就用工程手法將室內空氣流量、空氣氣流關系、補充量、正壓、負壓等方法將室內溫濕度進行一次中度精準調節。
　　1.4.利用高精度傳感器、高精度溫濕度補償系統、運行軟件等方法進行精度精準調節。
　　2、恒溫恒濕實驗室工程的組成
　　2.1.保溫保濕的圍房構建（實驗室保濕庫房），也稱實驗室裝修系統。
　　2.2.恒溫恒濕系統設備（機組、管道）
　　2.3.送回風管道系統
　　2.4.恒溫恒濕控制系統
　　2.5輔助電力控制及照明系統工程
　　2.6.智能遠程控制系統
　　3、標準恒溫恒濕實驗室的基本配房：
　　應包括緩沖房，實驗房和空調房。
　　4、恒溫恒濕實驗室裝修系統:
　　 恒溫恒濕實驗室對裝修材料有嚴格的要求，整體庫房材料要求保溫，以保證外界空氣對實驗室環境的影響恒溫恒濕實驗室內圍護材料要求有嚴格的保溫隔濕性能，并注意防火。
　　（1）保溫圍板：一般采用泡沫彩鋼板（化學名稱為聚苯乙烯彩鋼板）、巖棉彩鋼板、聚氨酯彩鋼板，玻鎂彩鋼板等。一般采用50mm、75mm或100mm等厚度，精度越高，百度則越要求越高。
　?。?）為保證氣密性，頂板，墻的四角應用圓弧密封，門的四角，踢角線等都采用鋁合金密封。
　?。?）門和窗采用恒標專用密閉門和密閉窗，密閉窗要求采用雙層隔熱固定玻璃窗。為透視窗，用于觀察，以減少人員走動影響室內境。
　?。?）地面處理：必須做防水處理，并且地面保溫性能須滿足要求；一般鋪設600*600防靜電架高地板。
　?。?）照明：滿足不同室內要求照度合理布置照明燈具，一切以環保節能為主，
　　          一般采用LED節能燈。

　　5、恒溫恒濕實驗室氣流組織：
　　室內送風需要根據恒溫恒濕的精度來設計通風換氣循環模式。普通的一般采用上送側回。恒溫恒濕管路部分包括風管與水管和銅管，把體內多余的能量轉移到室外，風管利用恒溫恒濕設備產生的冷熱量，再送入室內，所以保溫性能要求高。不同精度要求的恒溫恒濕工程，其氣流組織設計也不盡相同，在普通精度要求的系統中，一般采用上送下側回；在高精度的恒溫恒濕工程中（如溫度精度要±0.2,0.1℃），必須采用孔板送風，下部均勻回風，才能滿足所需溫濕度精度控制。不同溫濕度精度要求，設計送風溫差就不同，±2℃的恒溫恒濕工程，換氣次數約10～15次/h，±1℃的恒溫恒濕工程，換氣次數約15～20次/h；±0.5℃的恒溫恒濕工程，換氣次數約>20次/h；±0.2℃的恒溫恒濕工程，換氣次數約>30次/h（實際咨詢恒標工程師需經過詳細計算）。

　　6、恒溫恒濕實驗室新風系統
　　新風系統的第一作用是為工作人員提供生理新鮮空氣，其對實驗室溫濕度的穩妥定性也功不可沒，也是必不可少的設備：為了讓實驗室不受外界的干擾，必須向?qū)嶒?yàn)室提供新風，以保持實驗室氣壓為正，這樣外界的空氣進入不了實驗室，確保實驗室長年溫濕度穩妥定。
　　案例：
　　建設單位：某企業紡織品檢測實驗室
　　工程內容：恒溫恒濕實驗室工程及實驗室其它配套設備，整體建設。
　　工程狀況：實驗室總面積約為50m2，層高2.6米，溫度20±1℃：濕度65±2%RH。

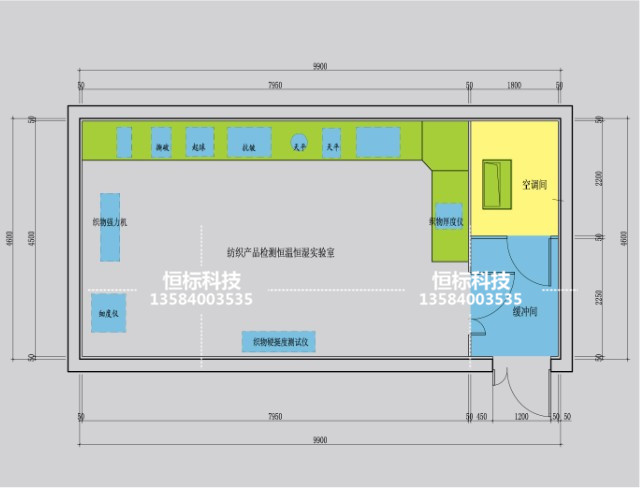

實驗室平面布局
