合格的PLC控制柜應具備的5大特征

　　在如今工業生產中，只要涉及控制的地方，都離不開PLC，PLC柜的布置與設計，是制作PLC控制柜的基礎與關鍵。那合格的PLC柜應該具備什么特征呢？益東電器25年PLC經驗積累，總結出以下5大特點：

　　1、柜型的選擇

　　適用于裝PLC的柜型，通常選用固定柜，且門板為整門的柜型，如KB柜、九折柜和十六折柜等，不宜選GGD柜、固定分割柜、抽屜柜。因為PLC柜內元件基本上為整板安裝，如果采用了柜門分割的柜型，不便于安裝和調試。對于GGD柜如果必須選用時，需做一下非標設計，將儀表門、前門和下通風門合并成一個整門，且柜體框架上取消前后橫梁，以便于安裝和維護。

　　2、柜體通風系統設計

　　柜體通風方案，采用前門下進風上出風的形式，后門不加進出風孔。進、出風口分別裝1個通風過濾器來防塵，外形尺寸320mm×320mm，進出風面積約008平米。由于PLC柜內的元件發出的熱量較少，采用自然對流的方式即可，如果要加快風速，可在門板上半部的出口過濾器上，加裝1個軸流風機，向外排風，柜體的頂蓋沒有通風孔，裝無孔頂蓋。

　　3、行線槽規格的選擇

　　行線槽的規格有很多，常用的行線槽寬度為25mm、40mm、60mm、80mm、100mm，高度為40mm、60mm、80mm、100mm，顏色首選灰色。選擇行線槽的原則通常是根據經過此線槽的線的體積之和(含絕緣層)為線槽容量的80%左右，來選擇線槽的規格，余下的空間便于線的散熱。計算時可以用截面的關系，即線的截面之和(含絕緣層)為線槽截面的80%左右。

　　4、元器件布置的原則

　　柜內元器件布置，一般是從上到下，從左向右。便于操作與維護，經常操作或維護的元器件應安裝在較容易觸及到的位置，從高度上講，盡量安裝在離地面400mm至1800mm的高度范圍內。如果元器件較多，可考慮將不常操作的元器件安裝在柜體高度2000mm左右的位置上，底部元件安裝位置不能低于離地面200mm，否則現場無法接線。布置時避免線在線槽內反復繞，注意節約成本。

　　5、柜內布置及結構設計

　　根據以上布置原則，結合原理圖和分柜清單，繪制柜內布置圖。無論是柜體、元器件還是線槽等輔料，都必須采用最大外形尺寸，按照1∶1的比例進行繪制。布置圖繪制完成后，根據元器件的位置及安裝方式，進行安裝板的結構設計，安裝板的材質通常選用敷鋁鋅板，厚度在2.0mm～3.0mm。PLC控制柜在設計的過程中，必須結合實際使用需求，在進行PLC控制柜設計時，技術操作必須嚴格規范，為了讓電氣實現自動控制，提高電氣控制柜的制造和設計具有重要意義。

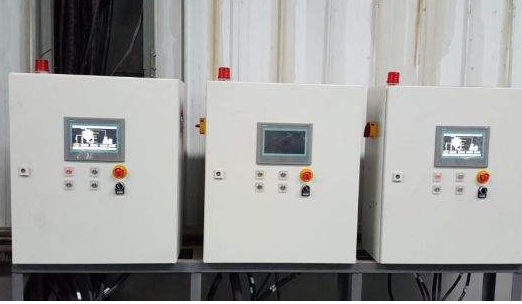

　　PLC控制柜的功能與組成部分

　　PLC綜合控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全?？梢愿鶕嶋H控制規模大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散（DSC）控制系統。PLC控制柜能適應各種大小規模的工業自動化控制場合。廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。

　　PLC控制柜的組成部分

　　1、空開：一個總的空氣開關，這個是整個柜體的電源控制。相信每個柜子都必須要有的一個東西。

　　2、PLC：這個要根據工程需要選擇。打個比方如果工程小可以直接就是一個一體化的PLC但如果工程比較大可能就需要模塊、卡件式的，同時還可能需要冗余（也就是兩套交替使用）。

　　3、24VDC的電源：一個24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，根據是否確實需要來定是否要這個開關電源。

　　4、繼電器：一般PLC是可以直接將指令發到控制回路里，但也可能先由繼電器中轉。打個比方，如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖需要PLC供的節點卻是220VAC的，那么你就必須在PLC輸出口加上一個繼電器，即指令發出時繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。

　　5、接線端子：這個肯定是每個柜子都必不可少的東西根據信號數量可以配置。如果只是一個單純的PLC控制柜基本就是需要這些玩意，如果你的控制柜內還需要有其他的東西就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量。或者你要PLC接至上位機，可能就需要增加交換機什么的。視情況而定。

　　PLC控制柜可完成設備自動化和過程自動化控制，實現完美的網絡功能，性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂?？梢愿鶕脩粜枨罅可碓O計PLC控制柜、變頻柜等，滿足用戶要求，并可搭配人機界面觸摸屏，達到輕松操作的目的。設備更可與dcs總線上位機modbus、profibus等通訊協議的數據傳輸；工控機、以太網等實現的控制和監控。

　　PLC控制柜使用條件

　　供電電源：DC直流24V，兩相交流220v，（-10%，+15%），50HZ

　　防護等級：IP41或IP20

　　環境條件：環境溫度在0℃-55℃，防止太陽光直接照射；空氣的相對濕度應小于85%（無凝露）。遠離強烈的震動源，防止震動頻率為10-55HZ的頻繁或連續震動。避免有腐蝕和易燃的氣體。

　　PLC控制柜的基本結構

　　可編程邏輯控制器實質是一種專用于工業控制的計算機，其硬件結構基本上與微型計算機相同，基本構成為：

　　一、電源

　　可編程邏輯控制器的電源在整個系統中起著十分重要的作用。如果沒有一個良好的、可靠的電源系統是無法正常工作的，因此，可編程邏輯控制器的制造商對電源的設計和制造也十分重視。一般交流電壓波動在+10%(+15%)范圍內，可以不采取其它措施而將PLC直接連接到交流電網上去

　　二、中央處理單元(CPU)

　　中央處理單元(CPU)是可編程邏輯控制器的控制中樞。它按照可編程邏輯控制器系統程序賦予的功能接收并存儲從編程器鍵入的用戶程序和數據；檢查電源、存儲器、I/O以及警戒定時器的狀態，并能診斷用戶程序中的語法錯誤。當可編程邏輯控制器投入運行時，首先它以掃描的方式接收現場各輸入裝置的狀態和數據，并分別存入I/O映象區，然后從用戶程序存儲器中逐條讀取用戶程序，經過命令解釋后按指令的規定執行邏輯或算數運算的結果送入I/O映象區或數據寄存器內。等所有的用戶程序執行完畢之后，最后將I/O映象區的各輸出狀態或輸出寄存器內的數據傳送到相應的輸出裝置，如此循環運行，直到停止運行。為了進一步提高可編程邏輯控制器的可靠性，近年來對大型可編程邏輯控制器還采用雙CPU構成冗余系統，或采用三CPU的表決式系統。這樣，即使某個CPU出現故障，整個系統仍能正常運行。

　　三、存儲器

　　存放系統軟件的存儲器稱為系統程序存儲器。

　　存放應用軟件的存儲器稱為用戶程序存儲器。四、輸入輸出接口電路

　　1、現場輸入接口電路由光耦合電路和微機的輸入接口電路，作用是可編程邏輯控制器與現場控制的接口界面的輸入通道。

　　2、現場輸出接口電路由輸出數據寄存器、選通電路和中斷請求電路集成，作用可編程邏輯控制器通過現場輸出接口電路向現場的執行部件輸出相應的控制信號。
